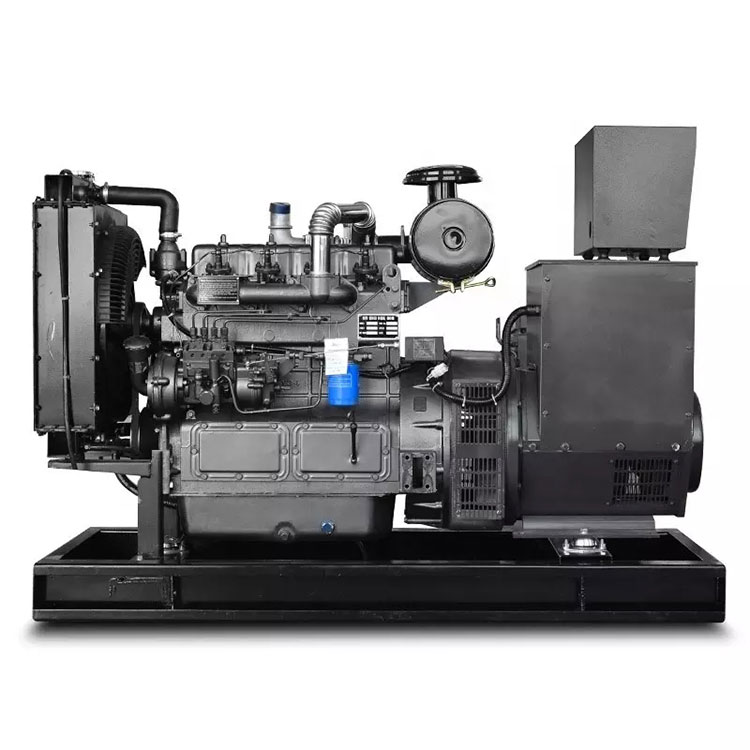

Дизельдік генератор жинағы 75 кВт

XG-75GF Cummins қозғалтқышы бар дизельдік генератор жинағы

Жалпы өлшем

Салмағы

3000(мм)*1200(мм)*1600(мм)

2100 (кг)

Жиын түрі:

XG-75GF

Күту режиміндегі қуат:

82,5КВт/103,125КВА

Негізгі қуат:

75КВт/93,75КВА

Номиналды ток:

135（A）

Номиналды жиілік:

50（Гц）

Іске қосу уақыты:

5～6（s）

Қуат факторы:

0,8（Кідіріс）

Номиналды кернеу:

400/230（V）

Стандартты мүмкіндіктер

Қозғалтқыш: DCEC Cummins  6BT5.9-G2/Радиатор 50℃макс/Желдеткіштер белбеу арқылы басқарылады, қауіпсіздік қорғанысы бар/24В зарядтау генераторы/Құрғақ типті ауа сүзгісі, жанармай сүзгісі, май сүзгісі/Альтернатор: бір подшипникті генератор/IP23, оқшаулау класы H/H/

Негізгі желілік ажыратқыш/Стандартты басқару панелі/Жұтқыш/глушитель/Пайдаланушы нұсқаулығы

Дизельдік қозғалтқыш деректері

Өндіруші:

DCEC Камминс

Үлгі:

6BT5.9-G2

Күту режиміндегі қуат:

92 кВт

Номиналды жылдамдық:

1500（р/мин）

Цикл:

4 инсульт

Цилиндрдің орналасуы:

6 қатарда

Ауыстыру:

5,9 л

Тесік және инсульт:

102*120（мм）

Қысу коэффициенті:

17,5:1

Губернатор түрі:

Электрондық

Батарея кернеуін іске қосу:

24В тұрақты ток

Ауа қабылдау жүйесі

Ауа қабылдау жүйесі:

Табиғи салқындатылған ауа

Максималды қабылдау шектеуі:

6,35 кПа

Жану сыйымдылығы:

6,48 м3/мин

Ауа шығыны:

158м3/мин

Шығару жүйесі

Шығарылатын газ ағыны:

16,8 м3/мин

Шығару температурасы:

565℃

Максималды кері қысым:

10кПа

Жанармай жүйесі

Жанармай жүйесі:

Модельді отын сорғысы

100% (негізгі қуат) жүктеме:

210 г/кВт/сағ

Май жүйесі

Жалпы май сыйымдылығы:

16,4л

Майды тұтыну:

≤0,4 г/кВт/сағ

Номиналды айналымдағы май қысымы:

350кПа

Салқындату жүйесі

Салқындату тәсілі:

Сумен салқындатылған

Салқындату сұйықтығының жалпы сыйымдылығы:

27л

Термостат:

82-95℃

Максималды су температурасы:

104℃

Альтернатор деректері

Өндіруші:

СТАМФОРД

UCI 274C

Қозу режимі:

Қылқаламсыз және өзін-өзі қызықтырады

Фаза саны және қол жеткізу актісі:

3 фазалы 4 сым

Қосылу түрі:

«Y» типті жалғау

Генератордың сыйымдылығы:

100КВА

Альтернатордың тиімділігі:

95％

Шамадан тыс жүктеме:

（PRP）110% жүктеме 1 сағ жұмыс істей алады

Қорғау деңгейі:

IP23

Оқшаулау класы, температураның көтерілуі:

H/H

Телефонға әсер ету факторы (TIF):

＜50

THF:

＜2%

Биіктігі:

≤1000м

Генератордың электрлік өнімділігі

Кернеуді реттеу:

≥±5%

Кернеуді реттеу, тұрақты күй:

≤±1%

Кенеттен кернеудің бұзылуы (100% кенеттен төмендеу):

≤+25%

Кернеудің кенеттен ауытқуы (кенеттен жоғарылау):

≤-20%

Кернеудің тұрақты уақыты (100% кенет төмендеу):

≤6S

Кернеудің тұрақты уақыты (кенеттен жоғарылау):

≤6S

Жиілік реттеуі, тұрақты күй:

≤5%

Жиілік толқыны:

≤1,5%

Кенеттен жиіліктің ауытқуы (100% кенеттен азайту):

≤+12%

Кенеттен жиіліктің ауытқуы (кенеттен жоғарылау):

≤-10%

Жиілікті қалпына келтіру уақыты (100% кенет қысқарту):

≤5S

Жиілікті қалпына келтіру уақыты (кенеттен жоғарылау):

≤5S

Өндіруші алдын ала ескертусіз жақсарту үшін техникалық өзгерту/өзгерту құқығын өзіне қалдырады
